LABORATORIOS 1 Y 2 CAPITULO 6 CISCO


PRACTICA 1

¿Qué puertos de administración se encuentran disponibles?
R/  3 puertos que son: uno auxiliar y 2 de consola
¿Qué interfaces LAN y WAN se encuentran disponibles en el router East y cuántas hay?
R/  Se encuantra una interface WAN con dos puertos, y dos puertos LAN incorporados.
¿Cuántas interfaces físicas se indican?
R/  4 fisicas son: G0/0, G0/1, S0/0/0, S0/0/1

¿Cuál es el ancho de banda predeterminado de esta interfaz gigabitethernet 0/0?
R/  BW 1000000 Kbit
¿Cuál es el ancho de banda predeterminado de esta interfaz serial 0/0/0?
R/  BW 1544 Kbit

¿Cuántas ranuras de expansión se encuentran disponibles para agregar más módulos al router East?
R/  Se encuentra disponible una, la otra esta tapada
En Switch2 o Switch3 .¿Cuántas ranuras de expansión están disponibles?
R/  5 ranuras libres
¿Qué módulo puede usar para conectar los tres PC al router East?
R/  El modulo HWIC-4ESW
¿Cuántos hosts puede conectar al router mediante este módulo?
R/  4 host
¿Qué módulo puede insertar para proporcionar una conexión óptica Gigabit al Switch3?
R/  El modulo PT-SWITCH-NM-1FGE
Se inserta modulo Gigabit Optical
 Use el comando show ip interface brief para identificar la ranura en la que se colocó el módulo.
¿En qué ranura se insertó?
R/  En la ranura 5/1
Se conectan cableados de acuerdo a la tabla.


PRACTICA 2


¿Qué comando muestra las estadísticas para todas las interfaces configuradas en el router?
R/  show ip interface brief




¿Qué comando muestra solo la información de la interfaz Serial 0/0/0?
R/  show interface serial 0/0/0





¿Cuál es la dirección IP configurada en el R1?
R/  209.165.200.225



















¿Cuál es el ancho de banda en la interfaz Serial 0/0/0?
R/  1544 kbit




















¿Cuál es la dirección IP en el R1?
R/  No tiene IP
¿Cuál es la dirección MAC de la interfaz GigabitEthernet 0/0?
R/  00.0d.bd.6c.7d.01
¿Cuál es el ancho de banda en la interfaz GigabitEthernet 0/0?
R/  BW 1000000 Kbit




















¿Qué comando muestra un breve resumen de las interfaces, los estados y las direcciones IP actualmente asignadas a ellas?
show ip interface brief




















¿Cuántas interfaces seriales hay en R1 y R2?
R/  En R1 hay 2 y en R2 hay 2
¿Cuántas interfaces Ethernet hay en R1 y R2?
R/  En R1 hay 6 y en R2 hay 2

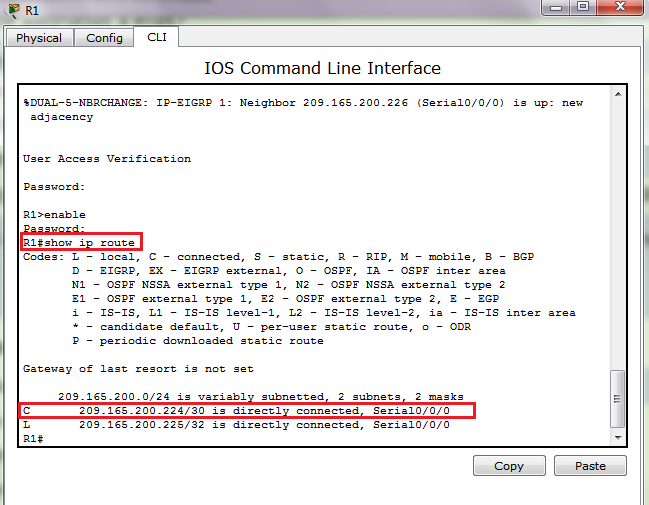

¿Qué comando muestra el contenido de la tabla de enrutamiento?
R/  show ip route
¿Cuántas rutas conectadas hay (utilizan el código C)?
R/  una sola
¿Qué ruta se indica?
R/  209.165.200.224/30 is directly connected,




















-Se introduce la dirección IP y active la interfaz




















-Se configura una descripción apropiada





















-Se guardan todas las configuraciones realizadas con el comando
#copy running-config startup-config






















R1 hace ping con PC1






















Cuántas interfaces en R1 y R2 están configuradas con direcciones IP y tienen el estado “up/up” (activa/activa)?
R/  En R1 hay 3 y en R2 hay 3







































Se verifican interfaces con el comando
#show running-config






















¿Cuántas rutas conectadas (utilizan el código C) ve en cada router?
R/   R1 3 y R2  3





















¿Cuántas rutas EIGRP (utilizan el código D) ve en cada router?
R/  En R1 2 y R2 4




















¿Cuántas LAN y WAN hay en la topología?
R/  hay una WAN y 4 LAN

Se hacen pruebas de extremo a extremo de PC1 a PC4 y de R2 a PC2. Funciona correctamente





CONCLUSIONES

Laboratorio 1:

  • Aprendí Identificar las características físicas de los dispositivos de internetworking
  • Se aprende método de interconexion de equipos por tabla
  • Aprendí a Identificar las interfaces LAN y WAN de un router Cisco
  • Aprendí a seleccionar los módulos correctos para la conectividad
  • Entendí como colocar  los módulos correctos y encender los dispositivos
Laboratorio 2:

  • Aprendí a Configurar las interfaces del router
  • concluí como mostrar una lista de resumen de las interfaces por medio de los comandos
  • verifique como hacer copia de seguridad de las configuraciones en la NVRAM
  • Me encontré con nuevos comandos y funciones asertivas a la hora de configurar una interface que fueron de gran ayuda en todo momento.
  • Realice conectividad de extremo a extremo a través de la red entiendo que un pequeño error de direccionamiento y comandos puede ser fatal para llegar a tal solución.

Errores durante la practica

  • Tener en cuenta las tablas de conexión para hacer una buena comunicación de los dispositivos host ya que no me habia percatado de esta antes y mis cables no concordaban con las interfaces nombradas.

COMANDOS UTILIZADOS



Verificar interfaces en Swiche y Router
#show ip interface brief

Ver la Tabla de enrutamiento
#show ip route

Guardar configuracion
#copy running-config startup-config

Ver interfaces IP
#show running-config

Permite entrar a la interface para configurarla
#show interface
